공구경로 미리보기

VCarve Pro에서 사용할 수 있는 가장 중요한 생산성 툴 중의 하나는 실제감 있는  3D 공구경로 미리보기 지원입니다. 모든 공구경로의 결과는 3D 모델로 미리보기 가공을 지원합니다. 이것은 다른 레벨에서의 전략 및 복합 조합 공구로부터 생성되거나 한 공구로 단순 공구경로의 사용자 작업인지에 따라 작업이 가공될 때 보증할 수 있음을 의미한다.

공구경로가 정확한지를 보여주는 것은 물론, 고품질 랜더링 및 실제 소재 질감의 사용과 색상 채움은 매우 가치 있는 영업 툴이다. 시뮬레이션 이용은 사용자가 실제 아무것도 가공함이 없이 디자인 옵션을 평가하고 고객 입증을 생성할 수 있다!

V-조각(2.5d 조각)

V-조각은 장인이 수작업에 의해 작업하는 방법과 유사하게 작업에 대해 3D 조각 효과를 생성하기 위하여 흐르듯 가변 깊이로 이동되는 조각공구(일정 각도 커터)를 사용한다.

복잡한 디자인을 쉽게 처리하는 VCarve Pro내에 극히 빠르고 강력한 V-조각 엔진. 다른 많은 CAM 프로그램을 억제하는 복잡한 디자인, 이따금 단면에 가공될 디자인을 요구하고, 또는 계산에 15분 이상 걸릴 수 있는 디자인에 전형적으로 순식간에 한번의 작업으로 VCarve Pro에 의해 처리된다! 빨른 계산 속도는 물론 및 강력한 데이터의 취급은 일반 사용자에게 전의 고가의 프로그램에 의해 계산된 것 보다 결과 공구경로가 혁신적으로 부드럽게 지원됨을 사용자에게서 듣는다. 이러한 사실은 사용자가 직접 당사의 시험판 버전을 다운로드 후 사용자 제품에 대하여 사용해 봄으로써 사용자 자신이 판단할 수 있습니다.

'단순' V-조각은 물론, VCarve Pro는 '평평 바닥' v-조각가공, 옵션으로 평평 영역을 최적으로 가공하기 위하여 두 번째 평평 바닥 공구이용과 같은 많은 고급 V-조각가공 전략을 지원한다. 또 다른 고급 성능은 원하는 깊이를 얻기 위하여 다중 클리어런스 패스를 만듦에 의해 공구 보다 넓은 V-조각가공 영역에 대하여 지원하는 것이다.

Vector Art 3D Machinist로부터 3D 디자인 읽기

Vector Art 3D Clip Art 컬렉션으로부터 3D 엘레먼트가 보다 더 흥미 있고 수익성 있는 작업을 생성할 것을 사용자 디자인에 통합될 수 있다.

www.vectorart3d.com로부터 3D clip art 모델은 무료 VA3D-Machinist 프로그램으로 처음에 가공된다. 그리고 VCarve Pro는 공구경로를 읽고 3D Machinist 파일로부터 그레이스케일 섬네일 미리보기를 읽는다. 그레이스케일 미리보기는 2D 뷰에 대화식으로 위치될 수 있고 연계된 3D 공구경로는 또한 3D 뷰로 이동된다.

읽은 디자인과 공구경로는 대칭 디자인등에 대하여 회전되고 미러될 수 있다. 복합 디자인이 완료될 때 모든 공구경로는 VCarve Pro로부터 출력될 수 있다.

무료 VA3D Machinist 가공 소프트웨어 및 어떤 무료 쌤플 모델은 Vector Art 3D 웹사이트 www.vectorart3d.com트로부터 다운로드 될 수 있다.

주의: VA3D Machinist는 단지 Vector Art 3D 컬렉션으로부터 3D 모델을 가공한다.

PhotoVCarve로부터 디자인 읽기

PhotoVCarve 디자인은 보다 흥미 있는 제품을 만들기 위하여 V-조각가공 프로젝트로 연계될 수 있다. 미려함 및 가치를 증진하기 위해 PhotoVCarve 프로젝트에 장식적인 조각 경계 및 텍스트를 추가하는 것이 매우 쉽게한다.

이 기능은 강화하는데 와벽함을 제공한다,

• 투명조각자기
• 3D 그레이스케일 가공
• 조각된 PhotoVCarve 디자인

다중 PhotoVCarve 프로젝트는 VCarve Pro로 위치되고 읽힐 수 있다. 여기에 부가 엘레먼트는 추가되고 가공될 수 있다. 모든 공구경로는 VCarve Pro로부터 저장될 수 있다.

주의: PhotoVCarve는 VCarve Pro 제품과 분리된 옵션 제품입니다. 더 많은 정보를 위하여는 웹사이트의 PhotoVCarve 영역을 참조하시오.

텍스트

VCarve Pro는 사용자의 컴퓨터에 설치된 임의의 투루 형식 폰트의 블록 또는 단선을 생성할 수 있다. 고급 '자동 레이아웃' 피쳐는 디자인의 사각형 영역으로 텍스트의 블록을 구속하는 것을 사용자에 허용한다. 이것은 그 텍스트의 크기가 아닌디자인을 배치할 때 엄청난 시간을 절약하나 텍스트는 디자인에 조화가 될 것이다. 이 피쳐로, 'The Smiths'로부터 'The Higginbottoms'으로의 하우스 사인에 대해 텍스트의 변경은 명칭에 대하여 예약된 디자인에 대해 영역을 피트하기 위하여 텍스트를 자동으로 배율하는 소프트웨어와 수초가 걸린다.

텍스트 중심화 한 후에, 개별 문자 kerning 및 선 간격은 텍스트 커서를 이용하여 실시간으로 대화식으로 편집될 수 있다. 두 문자 사이에 단순한 클릭은 간격을 감소 시키고, shift + 클릭은 간격을 증가시킨다.

텍스트의 라인은 또한 위쪽으로 또는 아래쪽으로 아치형 텍스트를 생성하기 우히ㅏ여 호 주위에 대화식으로 말(wrap)수 있다.

2D 윤곽가공

윤곽가공 공구경로 전략을 이용하여, 대상이 빠르고 효율적으로 가공 될 수 있다. 단순히 윤곽가공을 원하는 형상을 선택한다, 공구 데이터베이스로부터 공구를 선택하면 VCarve Pro는 나머지를 작업할 것이다. VCarve Pro는 자동으로 공구 반지름에 대하여 옵셋하고 문자 'O'의 중심과 같은 내측 형상이 외측 형상 전에 가공되고 보증하기 위하여 네스트 형상을 쏘트한다. 가공 방향의 완전한 제어는 각 형상에 대하여 공구 진입점의 자동 또는 수동 제어중에 하나에 따라 제공된다.

컷아웃은 사용된 공구의 최대 가공 깊이에 따라 다중 패스로 완료될 수 있고 양의 또는 음의 허용량은 필요한 경우 '언더컷' 또는 '과절삭'으로 지정될 수 있다.

매우 강력한 피쳐는 사각 코너가 요구됨을 지정하는 능력이다. 이 것은 가끔 각도 모따기가 생성될 '사각 코너' 옵션으로 공구에 의해 생성된 모따기에 대해 반지름을 남긴 예각 최측 코너 주위에 상향 공구경로로 공구를 '롤(roll)'할 곳에  V-비트 공구로 윤고가 가공할 때 사용된다. 이 피쳐가 사용된 것을 보기 위한 예로 아래 베벨 문자 옵션을 참조하라.

대화식 탭 / 브리지

VCarve Pro에 탭 / 브리지 피쳐는 둘다 사용하기 쉽고 매우 강력하다. 쉬이트 소재로부터 절단 작업할 때, 작은 '탭' 또는 '브리지'는 위치에 조각을 잡기 위하여 최종 윤곽 가공을 따라 삽입할 수 있다. 가공이 완료된 후에, 탭은 부품으로부터 쉽게 잘리거나 가공될 수 있다. VCarve Pro에 탭은 탭 사이에 거리에 따라 삽입할 탭의 최소 및 최대 수를 입력함에 의해 자동으로 또는 수동으로 마우스로 윤곽에 대해 클릭하여 지정될 수 있다. Even if tabs are entered automatically their placement can still be changed by either clicking on them with the mouse and dragging them to the required location, or click once to delete an existing tab and click once on a location where you want to insert a new one - it really is that simple!

탭 위치가 가공될 본래 지오메트리에 대하여 지정되기에, 많은 다른 CAM 시스템rather than the toolpath itself like many other CAM systems do, recalculating a toolpath with a different tool or selection of vectors etc. does not loose all your carefully entered tabs!

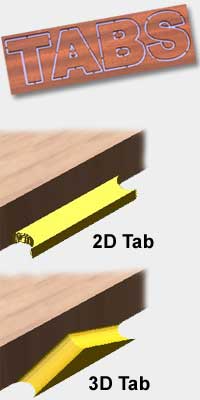

Yet another advanced feature is the ability to specify 3D Tabs. With this style of tab, instead of the tool stopping at the start of the tab, retracting to the tab thickness, moving at the tab thickness for the length of the tab and then plunging back to the cut depth, the tool makes a smooth 3d move up to the tab thickness at the center of the tab and back down again over the remaining tab length. This approach gives much smoother profiling passes, as the CNC machine does not have to make any sharp changes of direction. In addition, the resulting tabs are usually easier to remove as well, with less marking of the job.

포켓 가공

VCarve Pro는 빠르고 쉽게 포켓 공구경로를 만든다. 사용자 지오메트리 정의한 모든 벡터를 선택하면 프로그램은 자도응로 보스를 확인할 벡터를 쏘트하고 선택 공구 반지름에 대하여 경계를 옵셋한다.

만일 포켓의 Z 깊이가 단일 패스로 공구에 대한 최대 허용 가공 깊이를 초과하면, VCarve Pro다중 패스를 생성할 것이다.

하향 또는 상향 가공 방향 둘 중의 하나는 소재 및 커터의 사용자 선택에 대한 최선의 에지 정삭을 생성하기 위하여 지정될 수 있다.

드릴링

VCarve Pro는 드릴링 공구경로 전략을 쉽게 사용하는 것이 포함된다. 사용자가 단일 홀 또는 많은 홀 드릴링할 것인지 단지 홀을 표현하는 벡터를 선택하면 VCarve Pro는 지정된 깊이까지 각 벡터의 중심을 드릴할 것이다.  VCarve Pro에 그룹 피쳐는 특별한 공구경로 전략을 함께모든 벡터에 연계하는 거싱 쉽다. 공구 데이터베이스는 김지된 모든 드릴 공구를 포함하고 그래서 투루 공구 지오메트리는 공구경로 미리보기에 보일게 될 수 있다.

단일 Z 플런지는 물론, VCarve Pro는 또한 펙 드릴링을 지원한다, 지정된 깊이로 드릴하고, 공구 복귀, 다음 단계로 드릴 하강, 공구 복귀 등등 원하는 깊이에 도달할 때까지 작업한다.

베벨가공 문자

많은 기능에 대한 고객은 예각 내측 및 외측 코너에 매혹적인 '베벨 문자가공' 생성하는 것이 가능한지 문의했으나 지금은 VCarve Pro로 둘다 가능하고 매우 쉽게 처리한다!

이들 문자를 생성하기 위하여, V-비트 공구가 '베벨' 에지를 생성하기 위하여 사용되고 VCarve Pro는 자동으로 형상의 내측에 예각 코너를 생성하기 위하여 원하는 3D 이동을 계산한다. 외측 코너에 대하여, VCarve Pro는 사각 코너를 더 선호하는 대부분의 사람들의 라운드 또는 사각 코너중 하나의 옵션을 제공한다.

이들 문자가 이따금 베벨링이 완료된 후에 직선 측면 공구로 절단함으로써, VCarve Pro는 자동으로 절단 공구에 대하여 요구된 옵셋을 계산한다. 기억하라, 탭 피쳐는 절단 프로세스 중에 사용자의 아름다운 문자가 느슨한 잘림 없음을 확신하기 위하여 윤곽 절단 피쳐에 대해 사용될 수 있고 커터에 의해 손상된다.

질감

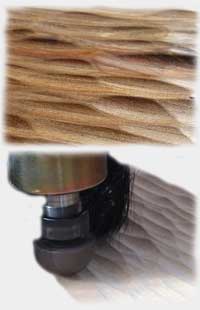

VCarve Pro는 공구 지오메트리를 이용하여 효율적인 3D 질감을 생성하기 우히ㅏ여 독특한 피쳐를 갖고 있다. 일반적으로 지금까지, 원하는 작업에 대하여 3D 질감을 생성하는 것은 3D 질감을 생성하기 위하여 값비싼 모델링 프로그램을 억세스했다. 그러나, 사용자는 사용자 3D 모델을 갖자마자, 사용자의 문제는 단지 바로 시작하는 것이다. 대개 이들 질감은 극히 긴 가공 시간의 결과인 정확하게 3d 형상을 생성하기 위하여 작은 '볼 노우즈' 공구로 가공해야만한다.

VCarve Pro는 커터의 형상을 이용하여 직접 질감을 생성함에 의해 이 문제를 해결하는 독특한 접근을 채택했다. 부가적으로 질감 공구경로 생성기는 아직 극히 효율적으로 가공될 질감을 보기 위한 독특한 '수작업 조각'을 생성하기 위하여 많은 키 파라메터를 '무작위 추출'할 수 있다.

또한 질감은 배경에 독특한 질감으로 훌륭한 작업의 생성을 허용하는 벡터 경계로 '트림'될 수 있다. 이 접근법은 사용자 프로젝트를 보면 독특한 수작업 조각만을 생성하지는 않으나 또한 포켓 홈의 평평 배경에 요구할 지루한 사포 작업을 제거시킨다.

파일 읽기 / 보내기

VCarve Pro는 산업 표준 파일 포맷의 다양성을 이용하여 다른 디자인 프로그램의 넓은 영역으로부터 데이터를 읽을 수 있다. 이들은 벡터 데이터를 포함했다면 PDF는 물론 DXF, EPS, AI를 포함한다. VCarve Pro로 읽자마자 프로그램은  최대한 효율적으로 이 데이터로 작업을 만들기 위하여 공구의 폭 넓은 범위를 갖는다. 이들 공구는 노드 편집, 벡터 자르기 및 연결, 벡터 재크기화, 벡터 미러, 벡터 정렬등등 함께 벡터 그룹하는 것을 사용자에게 허용한다.

도구의 매우 중요한 설정은 이중 벡터를 식별하기 위하여 사용하고 열림 벡터를 식별하고 재연결하는 것에 사용한다. 이들 도구는 낮은 품질의 데이터로 작업할 때 많은 시간의 양을 절약할 수 있다. 우리는 많은 고객이 다른 프로그램으로 해결하기 위해 시간을 소비한 것을 수분내에 읽은 데이터에 대해 공구경로를 생성한 고객이 있다. 시험판 버전을 다운로드하여 사용자 자신이 그 점을 체크해 볼 수 있다.

몰딩 커터

VCarve Pro는 공구 라이브러리에 사용자 자신의 공구 형상을 추가하고 공구경로를 생성하고 완성 결과를 시뮬레이트하는 것을 허용한다.!

이제 사용자는 사용자가 원하는 임의의 다른 고객 공구 형상과 복잡한 로만 반곡선 커터 및 라운드 오버 비트의 효과를 시뮬레이트할 수 있다. VCarve Pro에 공구 윤곽을 단순히 그리거나 또 다른 프로그램으로부터 윤곽을 읽고 사용자는 공구 데이터베이스에 사용자의 커스텀 공구를 추가할 수 있다. 공구 데이터베이스에서 사용자는 임의의 표준 공구 형식에 대하여 하는 동일한 방법으로 피이드레이트, 스핀들 속도, 가공 깊이 등등을 지정할 수 있다.

기술지원

임의의 프로그램의 가장 중요한 피쳐중의 하나는 프로그램 그 자체에 있지 않다. It is the support available if something goes wrong, you have a query about how something works or even a suggestion for a new feature.

We are very proud of the quality of our software, and maintain an active and open forum at http://vectric.com/forum/ where our users can ask questions and report problems. In addition to direct input from Vectric, there are a large number of enthusiastic users who are always willing to help on any topic associated with CNC machining. Another very interesting section of the forum is the gallery area where users can post images of projects they have done using Vectric software. Please take a look, there are some very nice examples of work on there.

Even if you decide VCarve Pro isn't the solution for your needs, please pop over to the forum or email us to tell us why. We are always looking to improve the program, and feedback from users and potential users is our most important mechanism for choosing future features and capabilities.

In addition to the forum, we provide direct e-mail support via support@vectric.com and our telephone number is available on the contacts page.

Please take a look at the testimonials page to see what some of our users have been saying about the software. There are also links on that page to clippings of various posting regarding Vectric and VCarve Pro from a number of independent forums around the web.

And Much More ...

We have only been able to give a brief overview of some of VCarve Pro's capabilities here. To really understand the speed, ease of use and full capabilities of VCarve Pro, please download the trial version and try it for yourself with your own data.

We have produced a number of tutorials including videos to get you up and running as quickly as possible. We supply a number of standard demonstration files which you can scale and cut on your own machine using your own tooling to verify the quality of the toolpaths produced from VCarve Pro. In addition to the standard demonstration files we supply, you can load any of your own data files and preview them using the standard toolpath simulation capabilities of the program.

We have had a number of customers who have 'sold' the job they used to pay for the software on the basis of the previews from the toolpath simulation in the trial version. To see for yourself the quality of simulation produced by VCarve Pro take a look at some of the examples in the gallery area of this web-site.

Finally, if you have reached this far, we'd like to thank you for your interest in VCarve Pro and encourage you to ...

Download the free trial version now and see what VCarve Pro can do for you!
