PhotoVCarve 개요

PhotoVCarve는 고가의 레이져 마킹 시스템을 이용하여 완료될 수 있는 방법으로 CNC 기계로써 조각하기 위하여 개발되었다.

PhotoVCarve란 무엇인가?

PhotoVCarve는 모든 CNC 라우터 및 조각 기계에서 실제적으로 작업할 수 있는 고품질 공구경로로 사진과 이미지를 순식간에 전환한다.

무엇을 할 수 있는가?

작업에 대해 영구적인 The ability to permanently CNC 기계 그림의 능력은 편리를 제공하기 위하여 나타내는 소프트웨어 제품일지라도 그리고 많은 기계 사용자의 도전이다, 그들은 종종현실에 전달하는 것에 실패한다.

PhotoVCarve는 또한 그 세대가 지날 완전한 선물, 기념품과 추억을 만들기 위해 사진으로부터 바로 3D 투명조각자기를 가공하는데 완벽하다.

무한의 기회를 제공하는 PhotoVCarve와 모든 CNC 기계 사용자에 의해 사용될 수 있다. 고가의 산업 기계를 구동하여 그들 '자신의 집에서 맥주를 양조' 테이블을 구축하는 동호인으로 부터, 소프트웨어는 모두를 위해 무엇인가를 제공한다

PhotoVCarve - 피쳐

PhotoVCarve는 3 다른 방법으로 사진을 가공하기 위하여 사용될 수 있다

1. V-그루브 가공

PhotoVCarve는 이미지 또는 사진에 상세를 표현하기 위하여 폭과 깊이에 변화를 가하여 그루브의 선을 생성한다. 완성 결과의 품질은 소재 서페이스와 가공 그루브 사이에 매우 높은 대비 레벨에 의존한다. 이 정보는  PhotoVCarve 소프트웨어를 이용한 디자인을 가공할 때 기억하는 것이 매우 중요하다.

PhotoVCarve는 보다 폭이 좁은 영역을 가지기 위한 보다 밝은 영역과 넓은 그루브의 사진에 어두운 영역을 가공한다. 소프트웨어는 원하는 그루브의 최대 깊이와 선택된 커터를 기초로 공구경로를 자동으로 계산한다.

이 다이아그램은 눈의 어두운 영역 위에 보다 넓은 그루브를 가공하기 위한 법을 보여준다.

자세한 내용을 알아보기>



2. 3D 투명조각자기 가공

투명조각자기는 좀 우둔하고 생명없어 보이는 일반 빛을 볼 때 3D 사진이다. But when back lit transform into stunning 3D pictures with depth and detail that cannot be seen in a flat 2D photograph.

투명조각자기는 도자기에 3D 그림을 대량 생산을 위하여 1800년 중반에 개발된 공정으로부터 시작한다. 3D 디자인은 왁스를 통한 빛 통과의 효과를 보이기 위하여 촛불 위에 배치한 꿀벌 왁스의 얇은 쉬이트로 수작업 조각되었다. 그리고 이 마스터 디자인은 도자기에 캐스팅 디자인을 위한 몰드를 만들기 위하여 사용되었다. 두께에 따라 도자기를 통과하는 빛의 레벨은 다양하다

자세히 보기>



3. 3D 그레이스케일 가공

PhotoVCarve는 자동으로 조각될 수 있는 3D 높이 맵으로 그레이스케일 이미지를 전환한다.

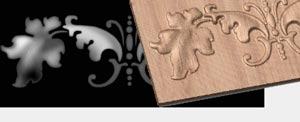

아래의 보기는 3D 모델에 대한 그레이스케일 이미지가 3D 높이 맵으로 전환될 수 있는 법을 보여주고 볼노우즈 커터를 이용하여 가공된다.



Click for larger image

Stunning keepsakes that will last forever

This case study explains what lithophanes are and how these priceless 3D pictures can be CNC machined using PhotoVCarve.

With the ever increasing demand for unique personalized work, why not use your CNC router or engraving machine to carve stunning family portraits that will last for generations.

Family, friends and work colleagues will all want 3D Lithophanes of their loved ones carved into permanent visible memories that won't fade or age.

A flat piece of 18" x 12" x 1/4" thick Corian or Plexiglas costing around $10 can be transformed into a family treasure that looks beautiful and will last a life time!




What is a Lithophane?

Lithophanes are 3D photographs that when viewed in normal lighting look a little dull and lifeless. But when back lit transform into stunning 3D pictures with depth and detail that cannot be seen in a flat 2D photograph.

Lithophanes originate from a process developed back in the mid 1800's for mass producing 3D pictures in porcelain. A 3D design was hand engraved into a thin sheet of bees wax that was placed over a lighted candle to show the effect of light passing through the wax. This master design was then used to make a mold for casting designs in porcelain. Varying levels of light to pass through the porcelain depending upon the thickness

The Greek origin of lithophane work means "light in stone" or to "appear in stone".

Examples of what lithophanes were used for include Decorative Lamp Shades and Window Panels that came to life when lit from behind and German Beer Jugs that had a translucent bases that turned into 3D pictures once the beer had been drunk. Very few of the original antique lithophanes have survived because the 3D images look crude and worthless unless held in front of a light.

For more information about lithophanes visit the The Blair Museum of Lithophanes and the

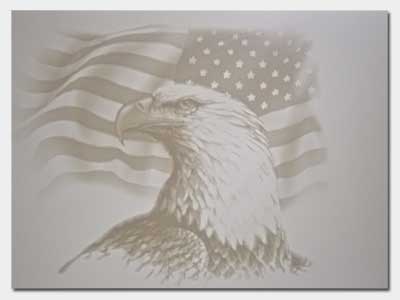

Examples of lithophanes made using PhotoVCarve

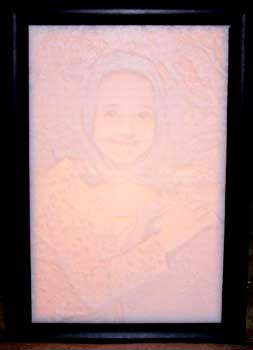

Lithophane comes to life when back lit
Place cursor on the image to see
the lithophane come to life

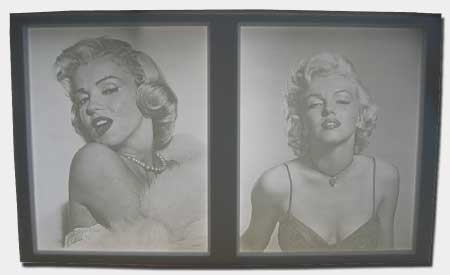

Lithophane lit from behind

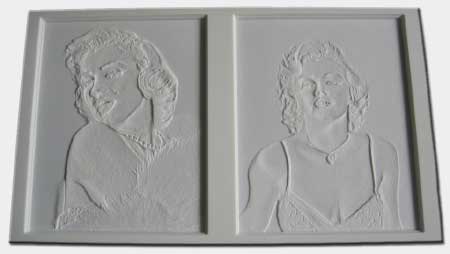

Two 8" x 6" Lithophanes machined using a 0.040" diameter ball nose cutter
