CIMCO Edit 5
제품 설명

CIMCO Edit 5

CNC 프로그램을 생성하고 편집하는 책임이 있는 현장의 CNC 프로그래머와 기술자들은 믿을 수 있고, 빠르며 프로패셔널한 도구를 필요로 한다.

CIMCO Edit 5 는 모든 나라에서 가장 인기있는 CNC 프로그램 편집기의 최신 버전이다. 과거 몇년 동안 80,000 라이센스 이상이 공급되었다는 사실을 제외하고도, CIMCO Edit 는 모든 기능을 갖추고 믿을 수 있으면서, 비용 효율적 전문편집과 커뮤니케이션 도구를 필요로 하는 전문CNC 프로그래머들이 선택하는 편집기이다.


기능
  • 매우 큰 CNC 프로그램도 빠르게 처리. 사용자 PC의 메모리 사양에만 제한받음.

  • 라인 넘버링/재넘버링, 문자 처리, XYZ 범위 파인더, 등을 포함하고 있는 CNC 코드 특정 기능들.

  • 파일 형식 특정 환경설정 (v5의 새로운 기능) - 모달 색상, 새로운 "형식" 특정 넘버링/재넘버링 옵션, 확장자 자동 등록 등을 포함하고 있는 옵션 범위.

  • 기본 수학, 회전, 미러, 공구 보정, 해석 등을 포함하고 있는 수학 기능들.

  • 믿을 수 있고, 환경설정이 가능한 DNC RS232 대화. 비고: CIMCO Edit 로 사용자는 선택적으로 6, 1-Port DNC 까지 구입할 수 있다. - 6 CNC까지와 동시 통신을 위한 연결.

  • 사이드바이사이드 파일 비교 (v5에서 강화됨) - 파일 비교가 매우 빠르고 사용자가 한번씩 또는 동시에 라인/섹션 차이를 뷰할 지를 선택하도록 허용하여 완전히 환경설정 가능하다. 또한 오프라인 리뷰에 대한 사이드바이사이드 프린팅 파일비교도 지원한다.

  • 뛰어난 3D Mill / 2D Lathe 오픈-GL 빽 플롯 (v5 에서 강화됨) - 연속 전진과 후진 동시 플롯으로 CIMCO Edit 내 3-축 밀과 2-축 선반 CNC 프로그램 플롯.

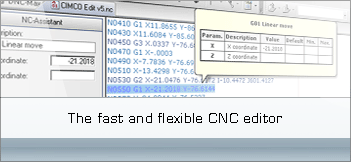

  • NC-보조 (v5의 새로운 기능) - 커서를 M 이나 G 코드로 이동시키고 NC-보조가 코드를 확인해서 사용자는 대화식 인터페이스를 사용하여 값을 수정할 수 있다 .

  • 사이클/매크로 지원 (v5의 새로운 기능) - 사이클/매크로 지원으로 복잡한 사이클과 운용을 빠르게 추가/편집할 수 있다.

  • 드래그 앤드 드롭 편집 - CIMCO Edit 은 드래그 앤드 드롭 편집을 지원한다.

  • 환경설정 가능한 프린팅 (v5에서 강화됨) - CIMCO Edit 는 ISO 표준 기능을 포함하는 여러가지 프린팅 옵션을 제공한다. v5로 사용자는 종이 절약을 위해 4 컬럼까지 파일 프린트를 선택할 수 있다.

  • 생산성을 증대시키기 위한 포괄적 시스템과 기능 옵션; 사용자가 작업하는 방식대로 프로그램 환경설정.


제품 설명

CIMCO Edit 5.1 출시

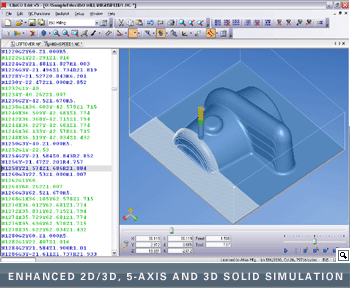

CIMCO 통합은 새로운 CNC 코드 빽플롯과 시뮬레이션 모듈과 함께 CIMCO Edit 5 의 기능을 향상시켰다.

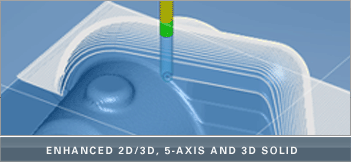

빽플롯 모듈은 터닝, 2D/3D 밀링, 5-축 밀링을 지원하고, 새롭고 빠른 CIMCO 3D 솔리드 시뮬레이션 커널이 특징이다.

드릴링 사이클 등을 지원하는 ISO 코드와 전체 하이덴하이 지원을 갖춘 새로운 CNC 코트 해석기를 사용하여, CNC 프로그램을 전보다 더욱 정확하게 시각화 할 수 있다.




시뮬레이터는 완전히 CIMCO Edit로 통합되어 있음. 이동을 클릭하면 편집기는 상응하는 코드로 점프하거나 플롯에 현재 NC 블록을 하이라이트 시킨다. NC 코드의 모든 변경이 즉시 빽플롯에 업데이트 된다.

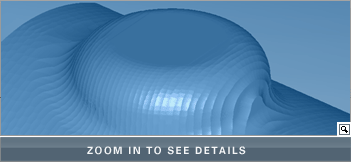

특정한 곳을 자세히 살펴 보기 위해서는 줌인만 하면 매우 자세한 솔리드가 산출된다.

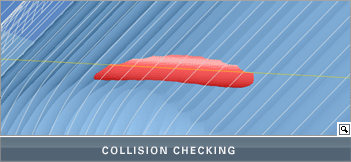

소재 통과 급속을 포함, 부품과 공구 숄더 또는 공구 홀더 충돌 가공,  모든 충돌 체크가 지원됨.

충돌이 탐지되거나, 충돌이 있는 영역을 색상을 사용하여 마크하려고 할 때 시뮬레이션을 정지시킬 수 있다.

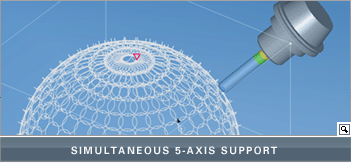

고곱 기계 변환기와 전체 5축 지오메트리 설정이 정확한 5축 시뮬레이션을 가능하게 해준다.

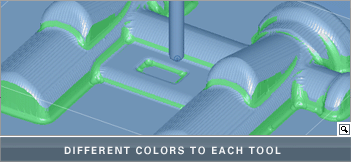

각 공구마다 다른 색상을 사용해서 잔여 밀링 운용으로 잔여 영역 빠르게 위치.
